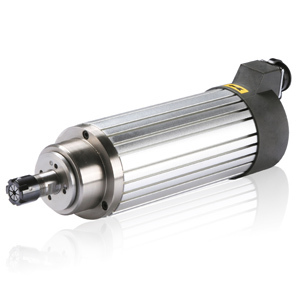

電主軸的轉定子設計和裝配

為了獲得良好的性能和使用壽命，精密機械電主軸的每個部件都必須經過精心設計和制造。電主軸的定子是由高磁導率的優質硅鋼片層疊而成，定子的內腔設有沖壓槽。轉子由轉子鐵芯、鼠籠和轉軸組成。

主軸箱的尺寸精度和位置精度也將直接影響主軸的綜合精度。通常軸承座孔直接設計在主軸箱上，安裝電機定子至少一端必須敞開，當精密機械的電主軸高速旋轉時，任何小的不平衡質量都會引起電主軸的大的高頻振動。

因此，精密電主軸的動平衡精度應達到G1 ~ G0。對于這種動平衡水平，使用常規方法是遠遠不夠的，即在裝配前要分別平衡主軸的各個部分，還要在裝配后平衡整個零件，甚至要設計專門的自動平衡系統來實現主軸的在線動平衡。

另外，在設計電主軸時，必須嚴格遵守結構對稱的原則。電主軸上禁止使用鍵連接和螺紋連接，但干涉連接被廣泛用于實現扭矩傳遞。與螺紋連接或鍵連接相比，過盈連接具有以下優點：不會對主軸產生彎曲和扭轉應力，不會影響主軸的旋轉精度；可以容易地確保主軸的動態平衡。

轉子與轉軸之間的過盈聯接分為兩類，一類是通過套筒實現的，這種結構便于維護和拆卸；另一個是沒有套筒，轉子通過干涉直接連接到旋轉軸。這種連接轉子組裝后不能拆卸。

由于內孔與轉軸配合面之間存在較大的干涉，轉子和轉軸可以通過轉軸冷縮和轉子熱膨脹的方法進行裝配。拆卸與套筒的連接時，應在轉子套筒上預留的油孔中注入高壓油，迫使轉子的干涉套筒擴張，使電機的轉子能夠順利拆卸。電機定子通過冷卻套固定安裝在電主軸的箱體內。
